自作スピーカ作成記録〜Altec Lansing 2.5インチフルレンジユニット"L02-013A-08-B"を用いて何か小型スピーカシステムでも作るかね〜

この記事は、本来は昨夜、つまり2/14(火)の夜に書くつもりだったのだけれど、なぜかこのブログの提供元である「忍者ツールズ」が正常にアクセスできなかったためきょうになった。

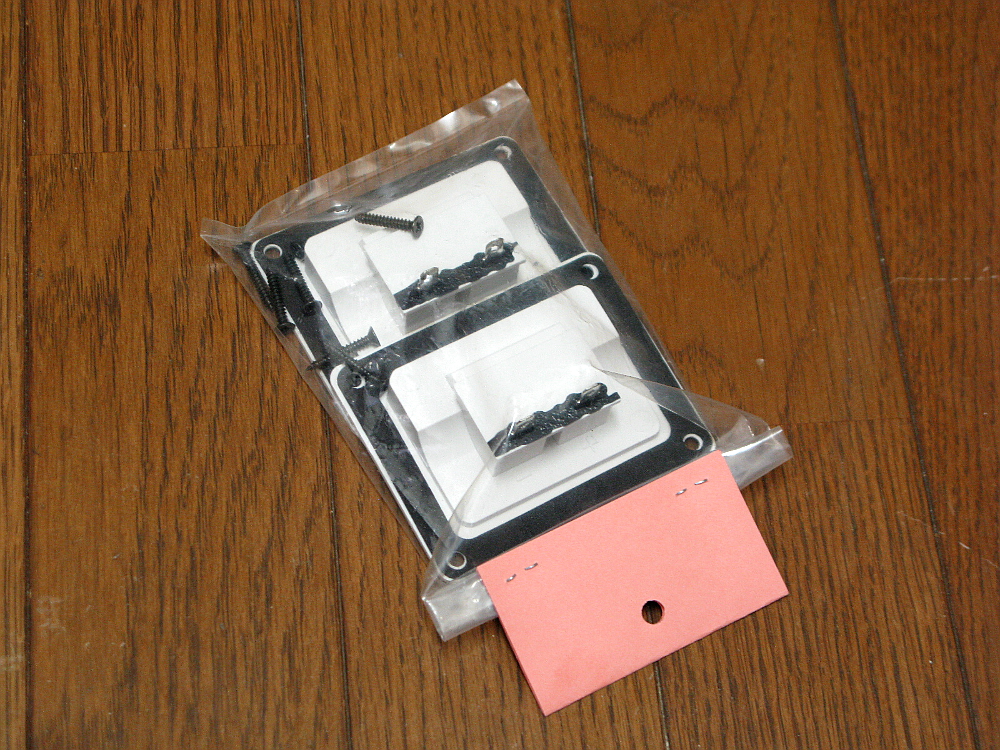

2/14(火)、バレンタインデーのその日は、朝から上野の「東京文化会館」で演奏の仕事があり、それがお昼に終わって、JR上野駅から秋葉原駅の近くまで歩いて移動、自作スピーカ部門で名高いお店「コイズミ無線」に寄って「スピーカターミナル」という部品を買った。


言うまでもなく、スピーカシステムを自作する上で重要なパーツの一つである。

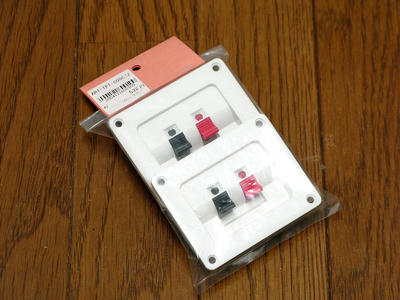

このパーツは様々な種類があり、スピーカコードを接続できれば何でもいいわけではなく、しっかりとしたエンクロージャを作るのであれば、例えばわたしが買ったようなこの写真のタイプのもののほうがいい。
というか、それでなければならないと思う。

なぜなら？


裏返してみるとこんな感じ、ターミナルがエンクロージャにはまり込むようにエンクロージャ本体をある程度大きく長方形にくり抜く作業が必要だが、見ても分かる通り、このパーツにはパッキンがあり、エンクロージャ本体に取付けてネジで締め付けると、エンクロージャ内部と外界との気密性をしっかり確保することができる。これが重要なポイントだからである。

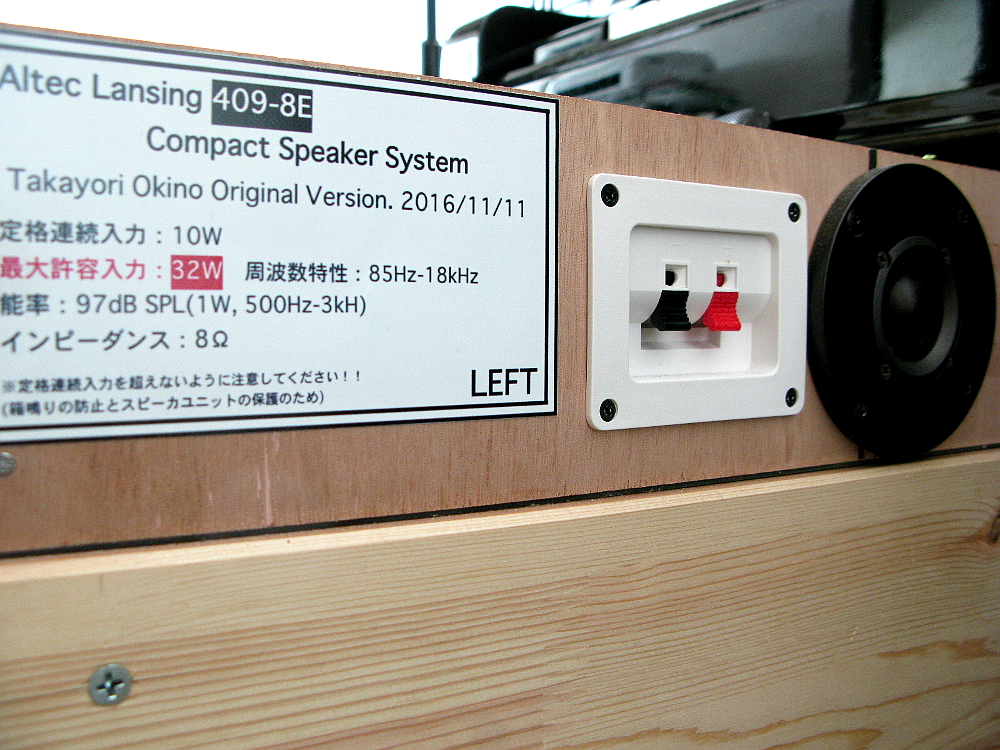

今まで作ってきたスピーカシステムにも、このパーツを使っています。

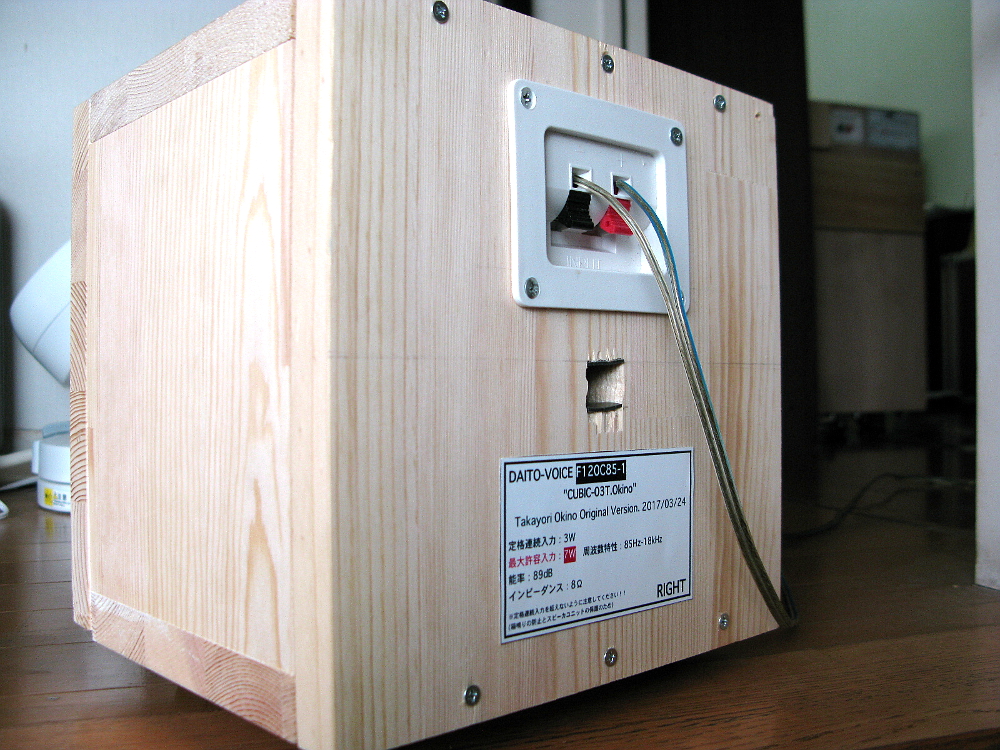

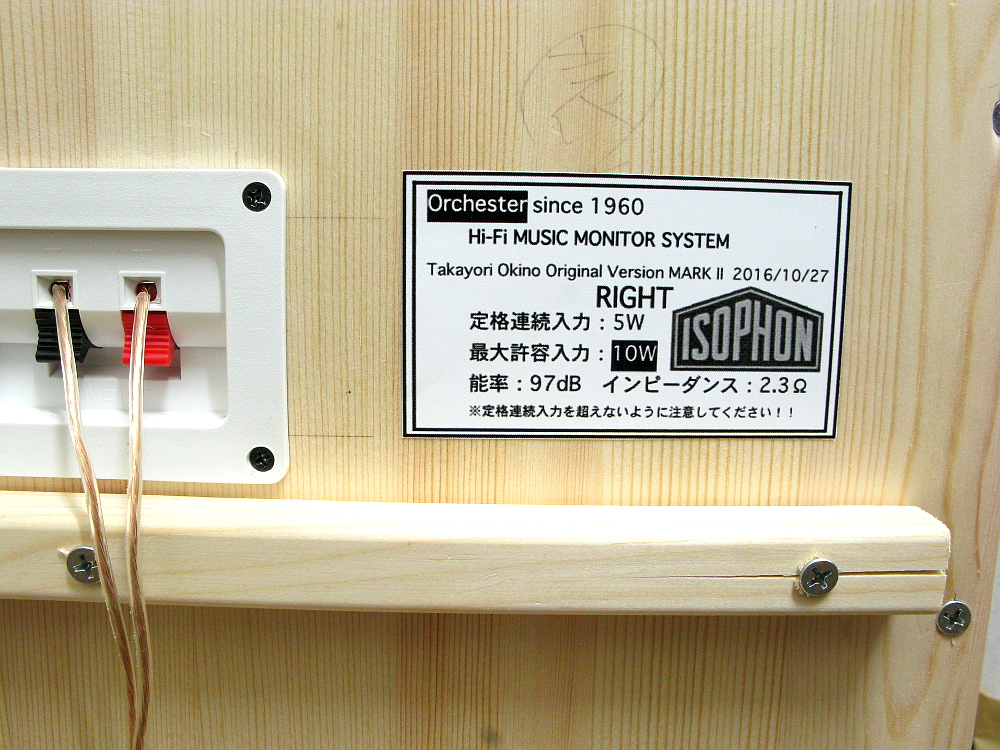

それぞれ、取り付けた様子をご紹介すると.....







ね？何となく、どんな具合か分かりますでしょう？？

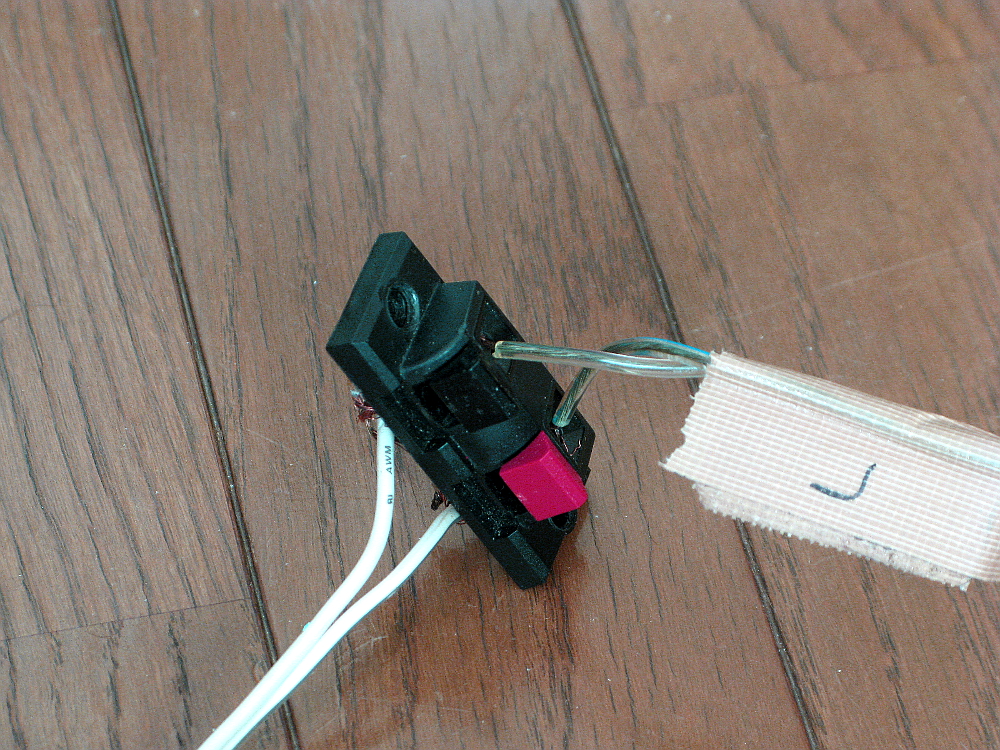

いっぽうで、経験的にわたしが使いたくないタイプとして、こんなのとかあんなのとかそんなのとかは、ユニットからの結線用のケーブルを接続する端子を通すための穴をエンクロージャ本体に開けてケーブルを結線して取付けるだけとラクに作れるけれど、これらのタイプは残念ながらわたしにとっては致命的な問題があり、エンクロージャ内外の気密性をしっかり確保できず意外に空気漏れを起こすので、大きな低音の再生時にターミナル部から雑音が出る可能性があるし、密閉式のエンクロージャを作るにはもちろん、特にバスレフ式のエンクロージャを作る上でわずかな空気漏れでもあると、それがバスレフポートの動作に大きな影響を与えてしまい、設計通りの低音を再生できないばかりか、全体的な音質にも影響が出てしまうからだ(実際作ってみたら分かるけど)。

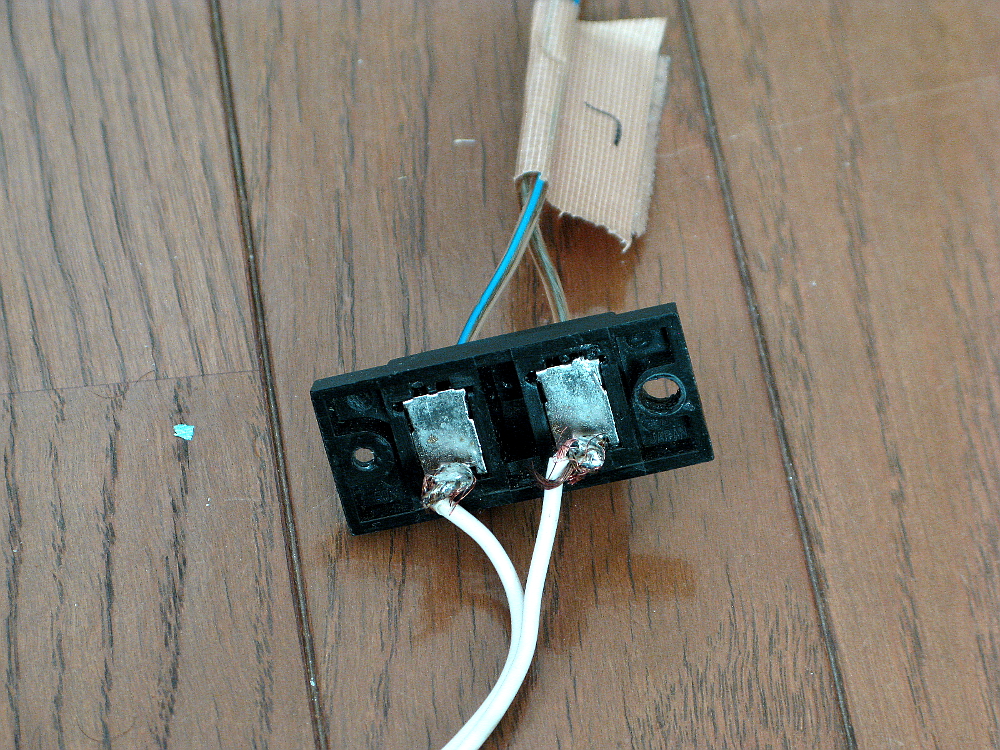

次に紹介する写真(特に2枚目)をよぉぉぉぉ〜〜く見てくだされば、わたしがどんなことを言っているかひらめいてくださると思う。


...............分かりましたかね？だから、これらのタイプのターミナルは、わたしは使いません。

というわけで、ミニスピーカシステムの自作に向けて、一つパーツを準備できた。
あとは、エンクロージャを設計して、ケーブルを手に入れて、木材を選定して用意して。
まだやることがあるね〜。楽しみです。ではきょうはこれでオシマイ

昨日、Altec Lansingの"L02-013A-08-B"-2.5インチフルレンジユニットのための、プロトタイプのエンクロージャを作ってとりあえず本格的に鳴らしてみた。

普通に奇麗な音が出て少し驚いたとともに、わたしの予想を超える高スペックなスピーカシステムが作れそうな予感がして嬉しく感じた。

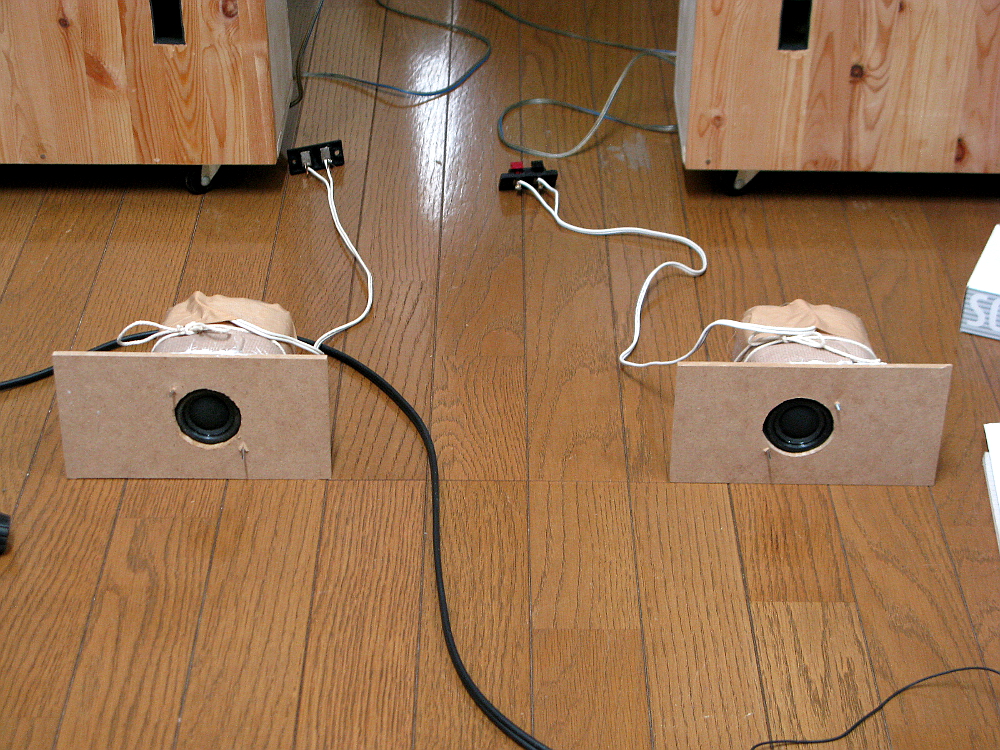

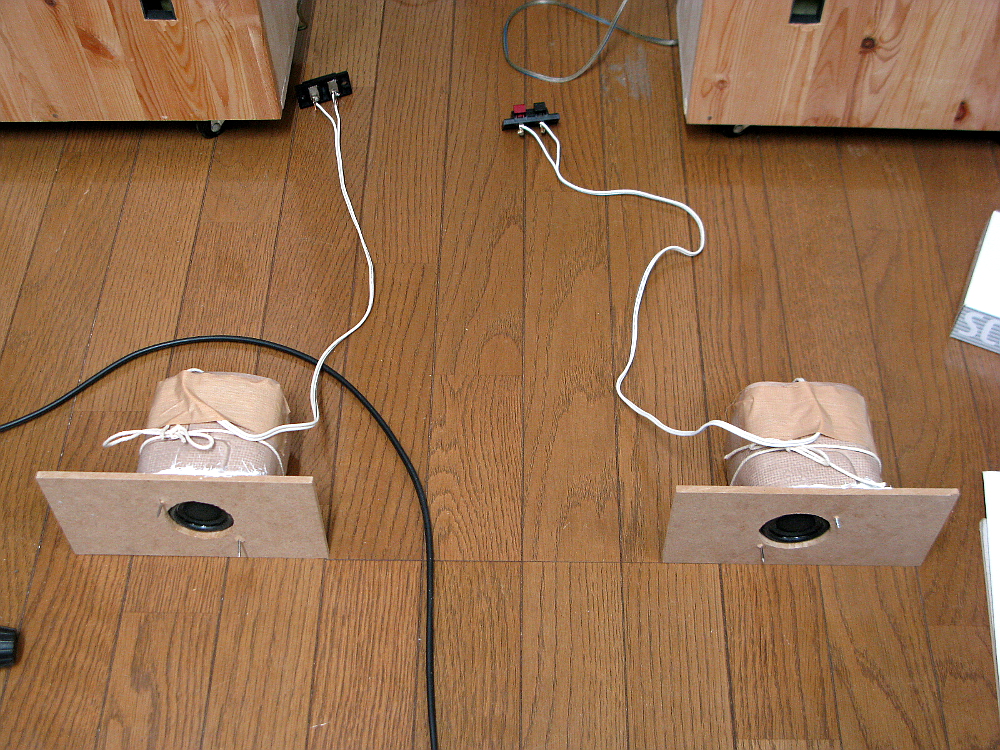

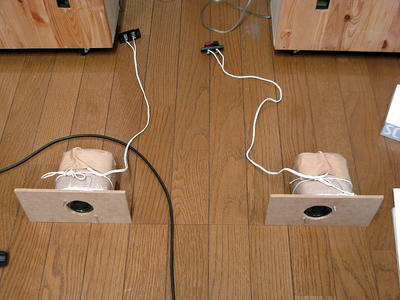

しかし作ったプロトタイプは1機だけだったので、MDFの板も余ってることだし、どうせだったら...と、もう一つのユニットの分のプロトタイプも作って、ステレオで楽しめるようにしてみた。



このユニットは高音が少し鋭く相対的に中低音域がちょっと痩せているので、床に置いてみたらさらにいい響きになるのではないかと思いついて、床置きを試してみた。
するとやはり、見込み通り、鋭かった高域が少しまろやかになり、中低音域にちょうどいい案配の膨らみが生まれて、響きに芯が出てきた。

そして能率はさすがにペアでそろえると大きく違って、中高音域においてBOSE 301Vとほぼ同等にそろったようだ。これならスピーカシステムとしての性能は十分でしょう。


なにぶん杜撰に作ったエンクロージャである。でも、この大きさからは想像を超えるいい響きが出ている。床置きは音にリアルさが増してわたしの耳にはベターだと思う。
きちんとエンクロージャを作れば、さらに高スペックな音を出せると期待できる。
非常に楽しみだ。

というわけで、どのようなシステムにしようか少しずつアイディアがまとまってきた。
容量1リットル弱ほどのエンクロージャでいいかな、と思う。当初ファルカタ材にするつもりだったが、この響きを聴いていて、1.8センチ厚のパイン集成材で作るのがいいかもしれない。

まだインピーダンス特性を実際に測定していないから何とも言えないけれど、バスレフは80〜90Hzあたりを狙って、1.8センチ厚のエンクロージャ本体に穴を開けるだけのシンプルな加工でDAITO-VOICE "F120C85-1" 120mm Full-Range Speaker System "CUBIC"程度の低音再生はイケるかなと予想している。もともと、小口径で低音ボムボムな音は原理的かつ構造的にムリなのは分かってるのでさほど期待していない、このユニットなりに自然に出てくれればいいと思う。
それに、バスレフはエンクロージャ内の空間とつながっている「穴」「ダクト」でもありユニット背面の音もある程度は出てくるので、このプロトタイプのシステムでも、背面の「穴」がないと低音が痩せてしまうのはもちろん、響きの芯がなくなって心細い音になってしまうから、そういう意味でもバスレフポートを作ることは必要であると考えている。

以上。ではまたネ！

"L02-013A-08-B"ユニットによるスピーカシステムを作成する前に、まずはこのユニットの基本的な性能を把握しようと、とりあえずということで簡単にエンクロージャを作って鳴らしてみることにした。
きちんとしたシステムの設計のために、いつでもこのユニットの音を楽しめるようにということで、"L02-013A-08-B"によるシステムのプロトタイプを作った。

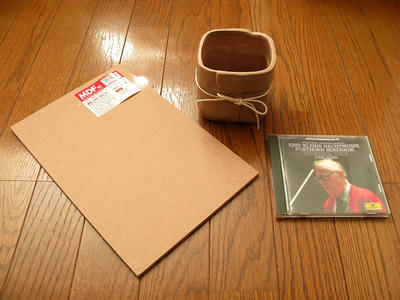

きょうは100円ショップでポピュラーな「ダ○ソー」へ出かけて、次の写真のものを用意した。


MDFの板（5mm厚）、簡易植物用の植木鉢、合計で216円。となりのCDは大きさ比較用の被写体。

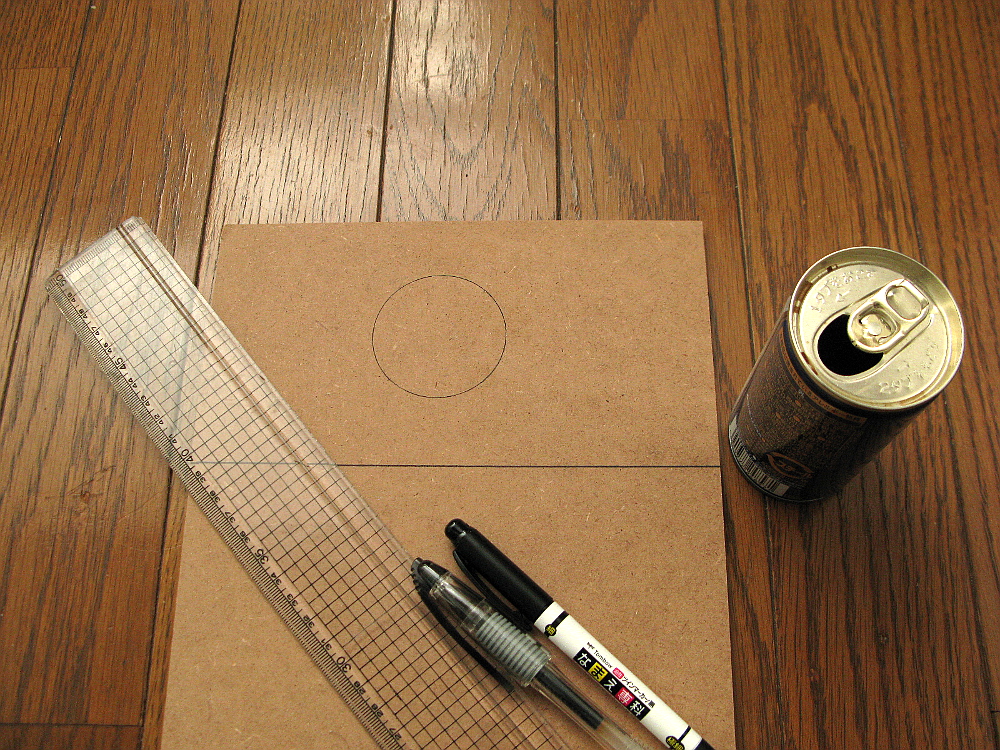

こんな風に、まずMDF板に適当な大きさでカットできるよう線を引き、"L02-013A-08-B"のユニットの直径分の円をくり抜けるように円を書く。右側の缶コーの底面がピッタリだった。

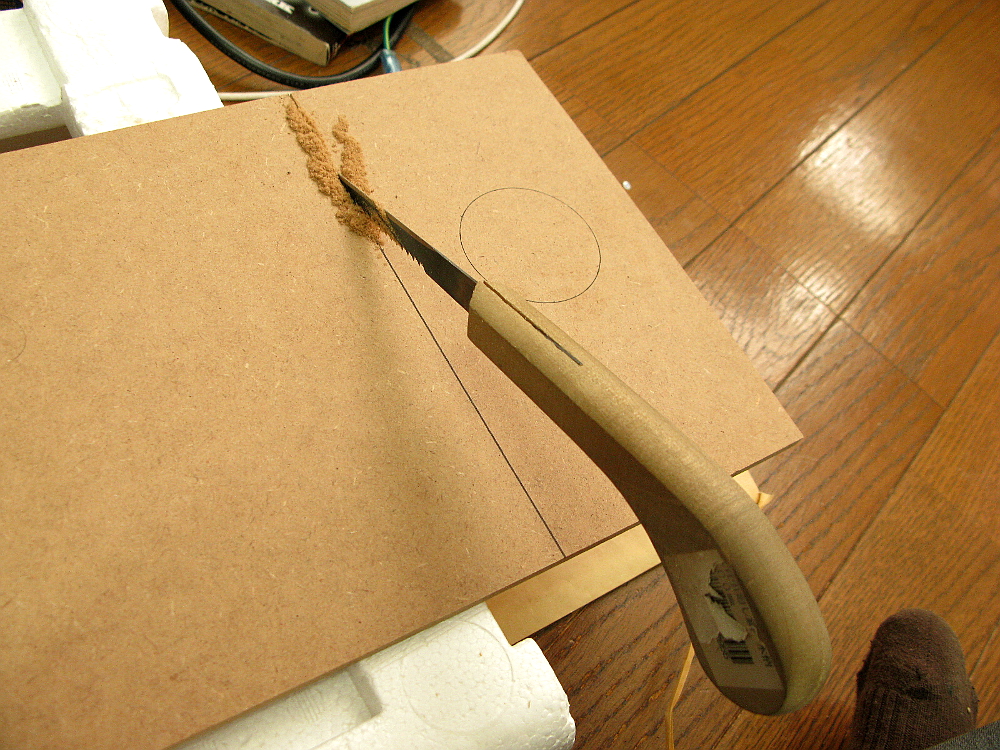

小型のノコギリでギコギコとMDFをカット。初めてMDFを使ってみたが、厚さ5mmだからなのか、思いのほか柔らかかった。
円は、始めにドリルで穴をあけてから、このノコギリの先端部できっかけを作り、そこから切り込んでいって円をくり抜いた。

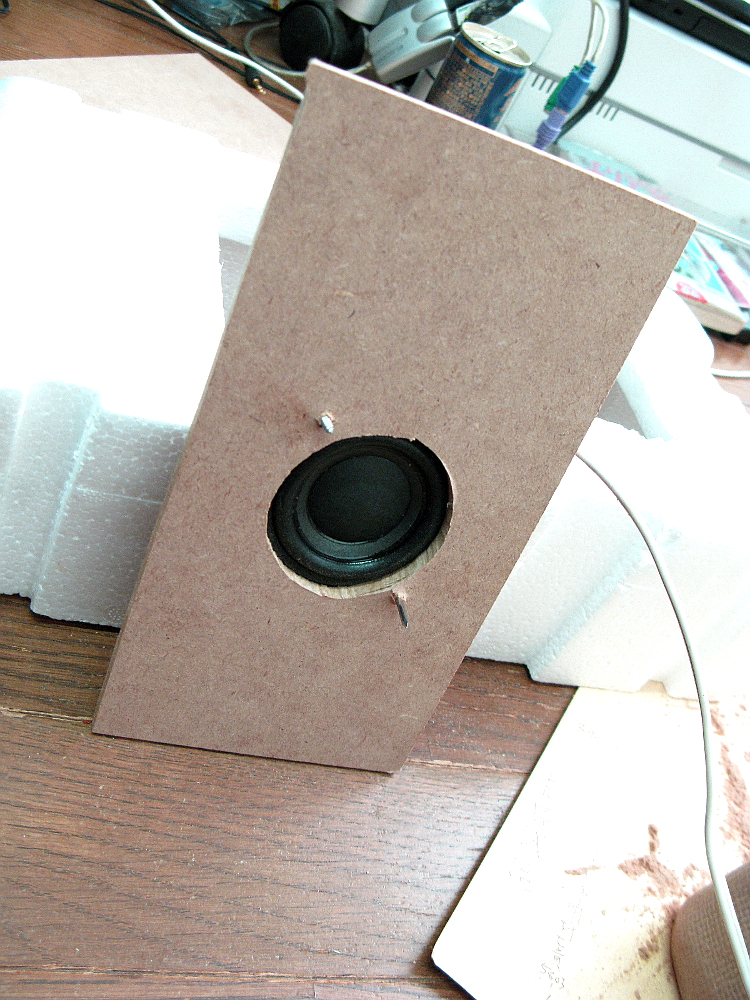

左：出来上がったバッフル板。後ろからユニットを取付けてみた様子。ピッタリで大成功！密閉はユニットのエッジ外側がガスケットの役目を果たす。

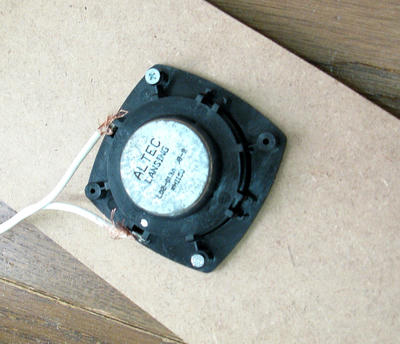

右：バッフル板裏からのユニットの取り付けの様子、右上は小さめのネジを締め付けてみたが、小さめといっても実は太さが合わず、閉め込んでいくとユニット本体のネジ穴が割れてしまった。それで対角線上左下は釘で止めることにした。とりあえずなので、これでよかろう...。

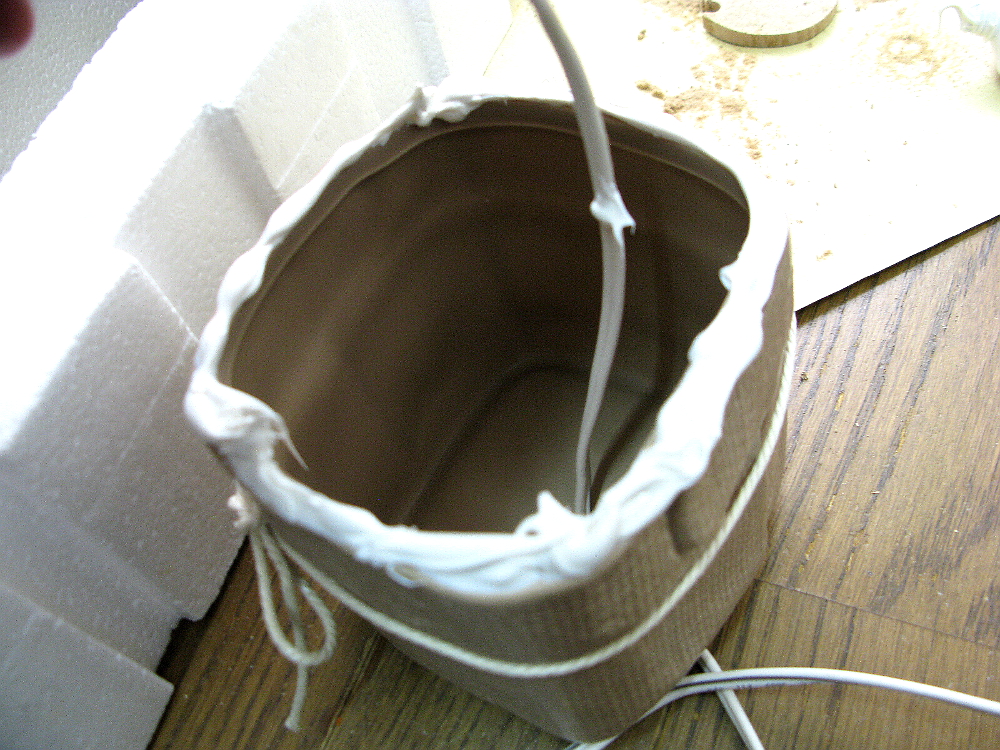

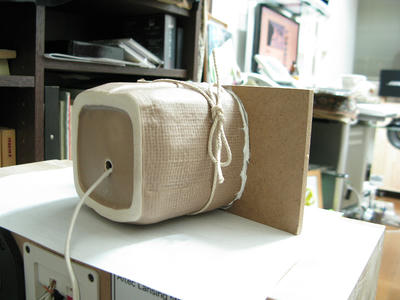

バッフル板をキャビネット本体となる「鉢」に取付けると完成。水抜き用の穴にケーブルを通して、シリコンパテをたっぷり塗ってバッフル板を密着させることで取付けることにする。うまくいけば、かなり高い密閉ができるはずである。
なお、吸音材は「面倒くさい」ので今回は入れてません。それで「いい音」が出ればそれでいいではないですか(^o^)。


パテをたっぷりにしたのは、この鉢はデザイン上淵に凹凸があるので、バッフル板を普通に取付けただけでは隙間だらけになってしまうから。

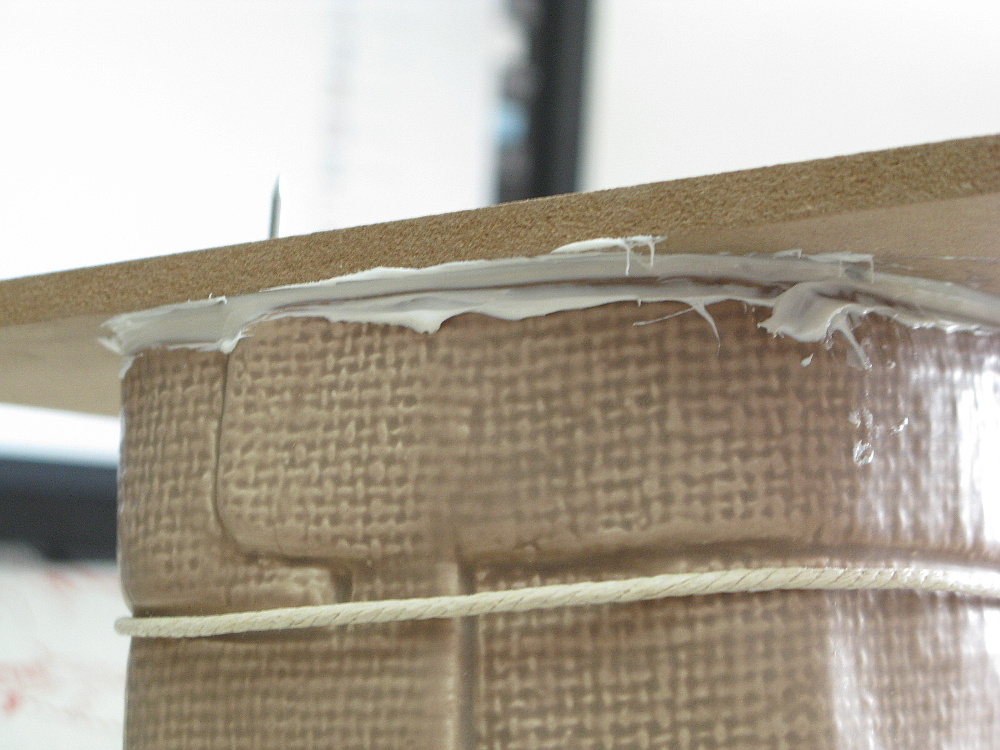

写真のように、しっかりくっついたと思う、これで乾燥してある程度接着性が高まれば、密閉性もしっかりして、もうほとんどこれでスピーカシステムとして出来上がってしまうほどのキャビネットになってくれることと思う。

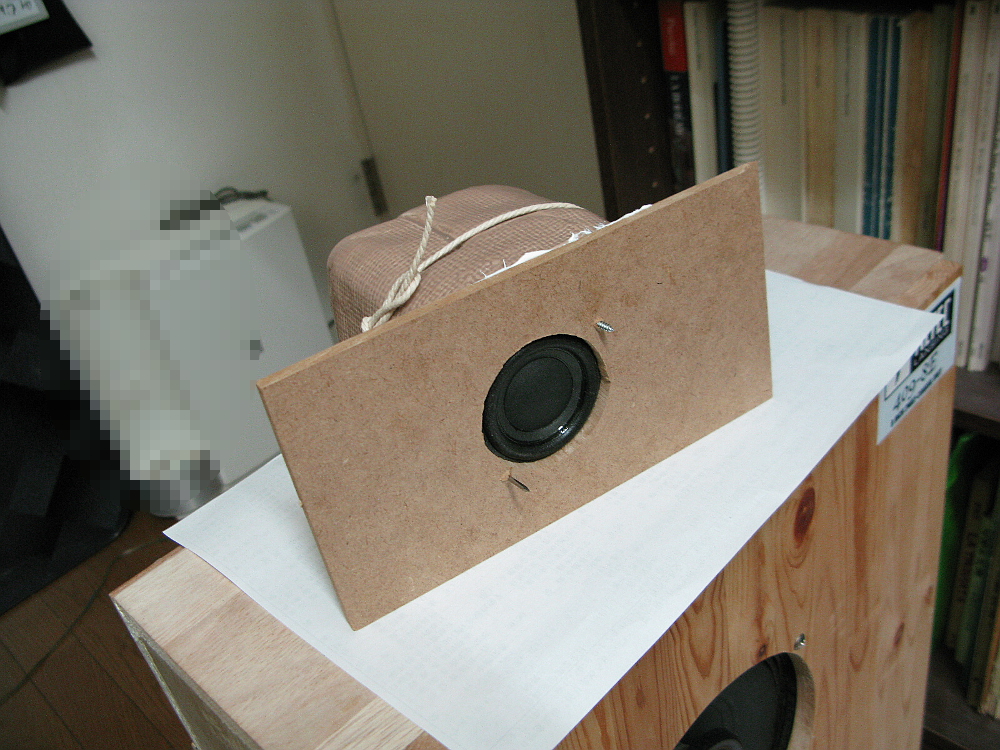

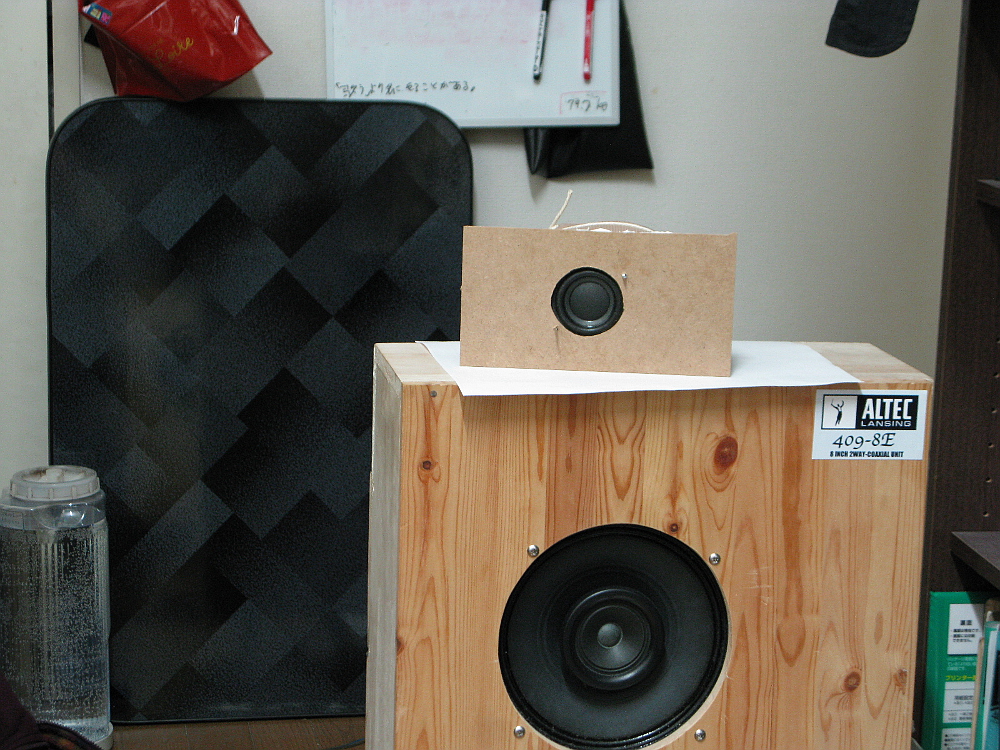

さて、プロトタイプできた！1時間ほど経過するとシリコンパテも乾いてきて、バッフル板の接着がだいぶしっかりとしたものになってきた。
バッフル板の前面はネジや釘がむき出しだから、このプロトタイプのシステムの取り扱いには、けがをしないように、一般的なスピーカシステムのそれより注意が必要である(笑)。

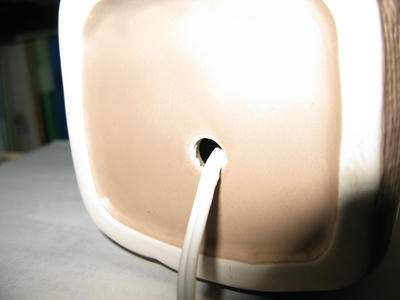

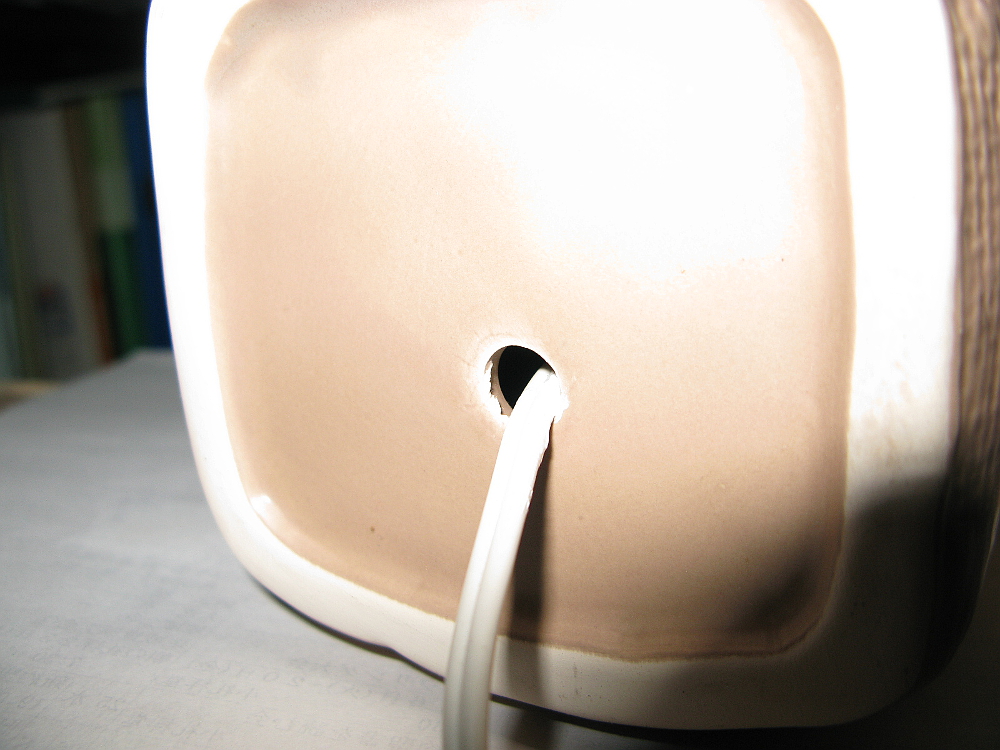

容量は758ml程度。裏のケーブルが出ている穴がだいたい5mm程度の穴で長さが2.5mmくらいとすると、だいたい100Hz〜110Hzほどのバスレフポートになる。

さてさて。では肝心な「音」ですが.....。
はっきり言って「いい音」...に感じます＼(^o^)／。
何というか、一言で言えば、「普通に奇麗」。やはりAltec Lansingの傾向を感じる音だ。

ただし「能率は小さい」から、音量がそんなに出ない....(-_-;)。だからちょっと大きめにパワーをかける必要はある。

ユニットの径が小さいからなのか、高音域は細身に伸びてやや青みがかった響きだから、これが「普通に奇麗」という印象を与えているのかもしれない。
ただ、やはり「ハイ上がり」っぽいので、大きめの音量にして長時間の音楽鑑賞は耳に疲労を感じやすく難しいだろう、こういうのが好きという人もいるに違いないけれど。

一方、中低音もわりとしっかり出ているから、全体的にはちょっと痩せた音ながら、12センチのDAITO-VOICE "F120C85-1" 120mm Full-Range Speaker System "CUBIC"↓

といい勝負と感じる。

クセもほとんど感じないし、この鳴りっぷりならば、あくまでわたしの感覚だけれど、PC用スピーカとして使うにはちょっと勿体ない性能...。

当分、このプロトタイプで聴こうと思う。
もう少し時期が経過したら、今度はきちんと木材を選んで、いよいよスピーカキャビネットの自作という「本番」やってみたい。

その際、どんなシステムになるだろうか、あるいは、どのようなシステムにしようか、今からとてもとても楽しみである。
そんな楽しみをいつも胸にして、これからいろいろなことを想像して、デザイン決めて、設計決めて.......てな感じで計画を立てて実行したいと思う。



ではきょうはこの辺で！

先日注文していたユニットが今朝、午前8時44分に届きました。
クレジットで決済したので、あちらもやることが早い。


日本郵便の「ゆうパック」による発送だった。

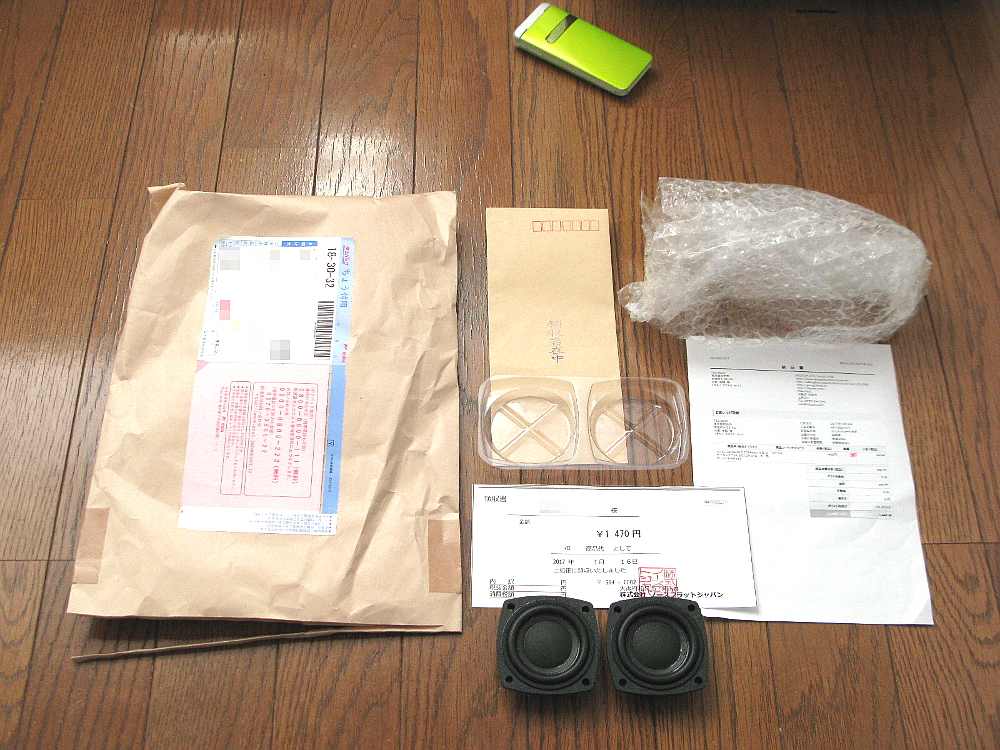

早速梱包を解いて展開してみるとこんな感じ。
写真真上に若草色のガラケー（わたしのケータイ端末）が写ってるのでだいたいの規模が分かると思う。
ユニットは想像より小さい。

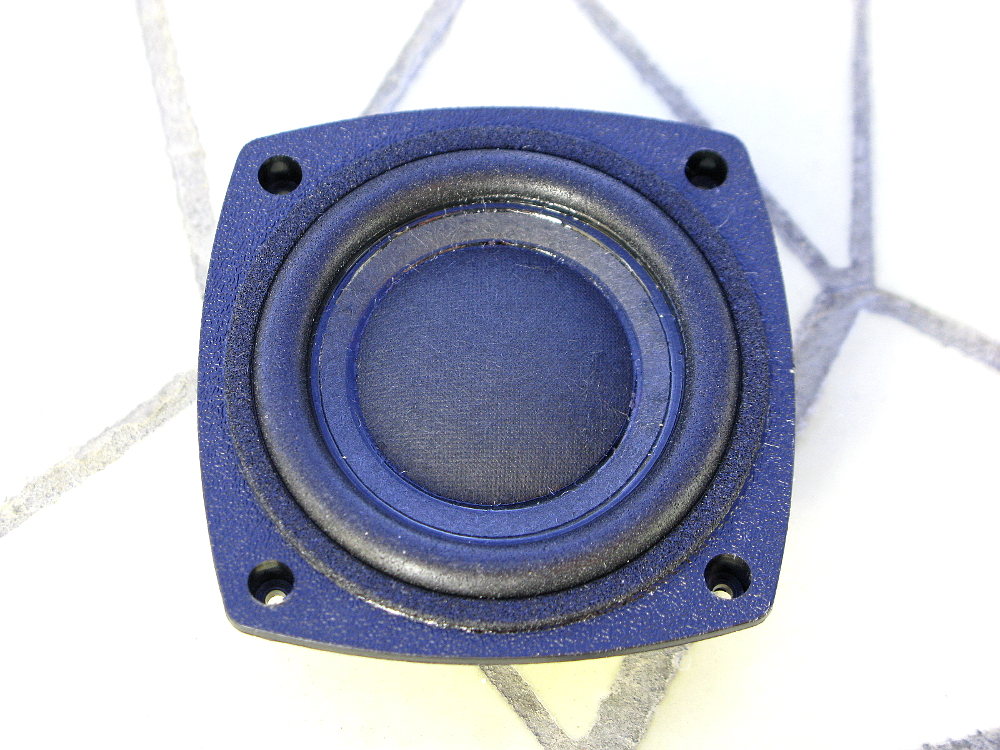

これが「Altec Lansing 2.5インチフルレンジユニット"L02-013A-08-B"」である。この面構え、よく見るとハンサムだし、小さいのに何だいこの堂々としたサマは？
見た感じはわりとしっかりと作り込まれている印象である（表面的には）。


裏はこんな感じ、ユニットについての情報は、発売元の"NFJストア ヤフーショッピング店"にある程度詳しいことが掲っているのでそちらに委ねるが、製造からだいぶ期間が経っているのだろうか金属部の「サビ」が目立つ。
見た目はやはり堂々としている（ようにわたしは感じる）。この作り込みはAltec Lansing社の本気を想像する。この時点で、多分それなり「いい響き」を出してくれることだろう、少し楽しみな気分になってきた。

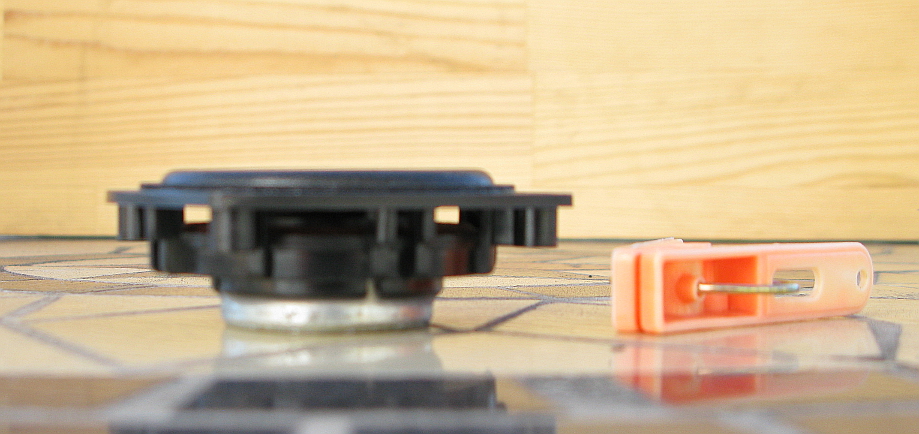

奥行きはこんな感じ。「洗濯バサミ」を比較対象として一緒に写してみた。

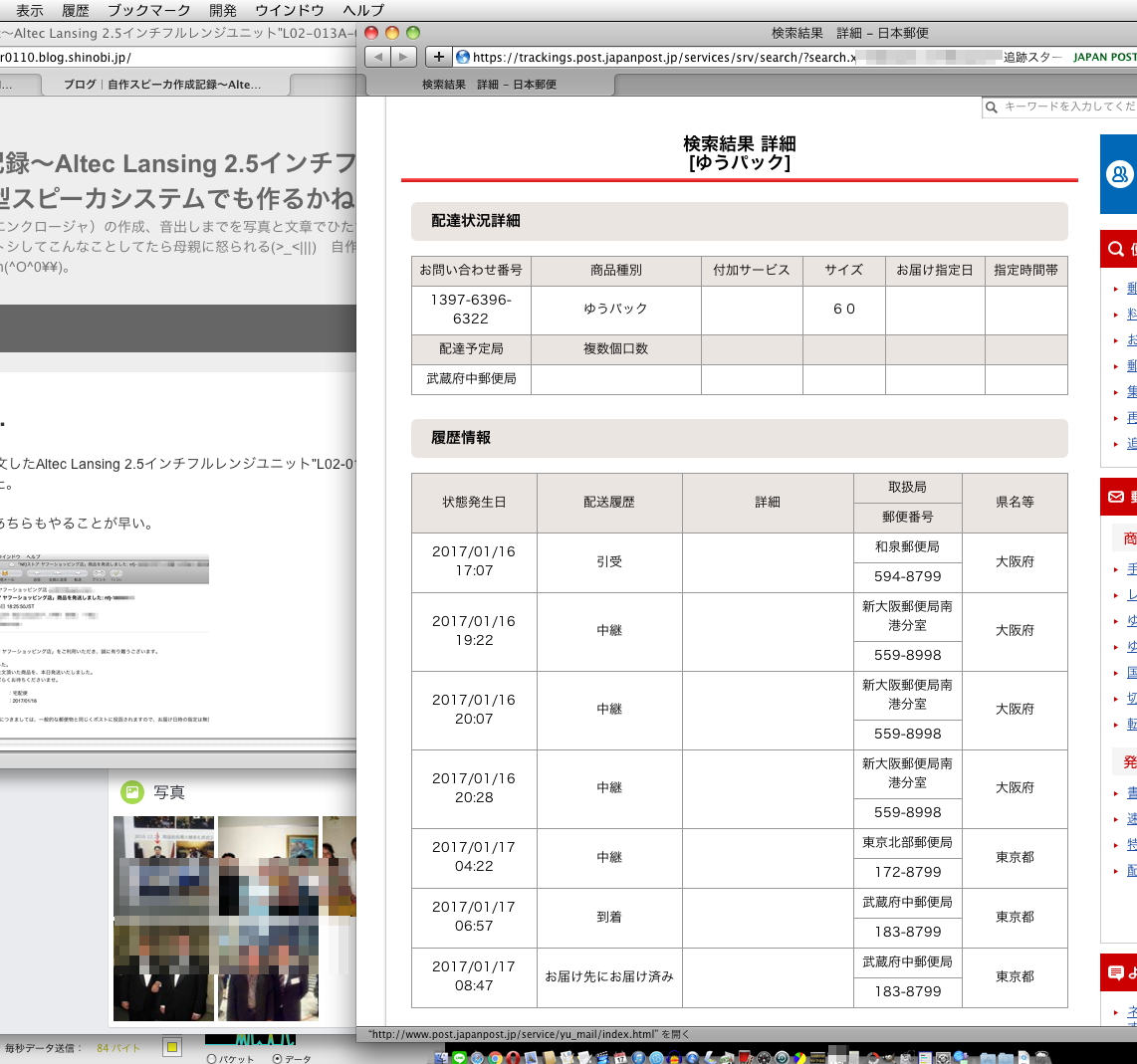

このユニットが、昨夕、大阪からどのように日本郵便の各局を経由して、わたしの自宅へ届けられたかが、これを見るとすぐに分かる。
この記録を元に、「恐らく高速はあのルートを通ったのだろうなぁ」とか、いろいろなことを想像する。
昨夕「出発」して、このように長い距離を移動して、翌朝午前中に「到着」したのだから、まさに「長旅お疲れ様、ようこそ我が家へ！」という、ロマンティックな気分になるのである。

そんなわけで、無事ユニットを入手できました(^o^)／／￥！これからが楽しみです(^-^)。オシマイ

Altec Lansing 2.5インチフルレンジユニット"L02-013A-08-B"を、こちら"NFJストア ヤフーショッピング店"にて、個数2個、注文しました。


NFJストアのサイト。堂々と、このユニットのことが宣伝で表示されてます。
もちろん、「売り切れ」などの文字はどこにも見当たらず、それより「カートに入れる」のほか何にも表示されてないので、まだ注文できる模様。


ご覧のとおり、個数を「2個」で。
このユニットは1個で490円(税込)なので、2個で980円になる。それに送料がかかる。
送料は、わたしが住んでいる東京の場合、今回2個の注文で490円。

よって、合計が1470円となり、この時点でなんとなんと、先日のヤフオク！にて出品されていた同品（未使用品とのことだったが）2個の価格にほぼ近いが、ヤフオク！のそれは送料が含まれていないので、今回はヤフオク！より安く注文できることが分かってしまった＼(OoO)／！何てこった！！

そんなことなら、あのとき、落札できなくてよかった、というワケだね！

さてさて、このユニットを購入する腹は決まってるので、先に進めます。



これは確認なのでまだ注文そのものは確定していないが、届け先を入力し、一番肝心なのが決済、ちょっと悩んだが手数料がかからない（はず）のカード払い（一括）にした。
あ、忘れちゃいけないのが、買い物にファミマでおなじみの「Tカード」のポイントが使える、30ポイント使って合計を1440円に下げました！
これで、右下の「ご注文を確定」をクリックします。


すると注文が確定。
もう、泣いても笑っても、このままいくしかないのです。
カードの請求は恐らく2月になる。

......というわけで、届くのが楽しみです(^o^)￥￥。
