自作スピーカ作成記録〜Altec Lansing 2.5インチフルレンジユニット"L02-013A-08-B"を用いて何か小型スピーカシステムでも作るかね〜

しょっぱな、一部のパーツの設計を誤ったため板の切り出しの失敗が発覚！！

J●ートの木材カットサービスで、パイン集成材1枚は幅300mm×高さ910mmから材料となる木材を切り出してもらったのだけれど、仮組みでわたしの設計がおバカだったために、裏バッフル板のサイズが間違っていて、そのままではキャビネットの背面をきちんと蓋を閉められないことが判明した。
キャビネットに対して大きめならば、はみ出しの部分を自分でカットすればいいだけの話だが、その逆はどうすることもできない。
裏バッフル板の「高さ」がキャビネットの高さに足りないのである。

そんなわけで、急遽、余った板を切って裏バッフル板のための材料を作らなければならなくなった....(-_-;)。

先日の「キャビネットの設計」の記事で、「これじゃあ裏きちんと閉じられないよ....」とすでに気づいていた人がいるかもしれないけれど、わたしってばホントにダメダメ！おバカな頭してる。設計は、やはりしっかりじっくりきちんと考えてやらないと................(>_<;)(>_<;)(>_<;)

なので、まず最初に裏バッフル板切り出しの作業から。

写真の通り、板に線を引いて。


赤文字で書いた部分をノコギリで切り出します。

そして、ターミナルを取付けて、とりあえずは裏バッフル板の出来上がり。

..................これで、なんとか事なきを得た。ヤレヤレ|(^-^;)||。

さぁ〜て。いよいよ、Altec Lansing 2.5インチインチフルレンジユニット"L02-013A-08-B"のためのキャビネットの作成に取りかかるぜィ！

「きょう」という日を待っていたのさ！！

きょう、午前中に東京は三鷹にあるJ●ートへ行って材料を購入してきた。

何を買ったか説明しましょう。ざっと書くと。●吸音材として金魚飼育の水槽用浄化装置の濾過マット、●木工用ボンド、●キャビネット組み立て用木材、ユニット取付け用小ネジ、裏バッフル板取り付け時密閉用シールドテープ、裏バッフル板取付け用ネジ、脚としてゴム。

今まで買ってきたものも含めて、ここまでかかった費用をざっくり計算すると、だいたい7000円程度。

じゃあ今から着手！どんなスピーカが出来上がるかなぁ？？とっても楽しみ。音かなり良いのができると嬉しいんだけれど。

きょうでどこまで仕上がるか分からないけれど、できれば今夜中には音が出せるように作りたいなぁ＼(^o^)／乞うご期待！

いよいよお待ちかね、今月中、いやいや今週中の完成を目指して、「自作スピーカ」の中核であるキャビネットの製作に取りかかることにしよう！

なんで今週中か？それはですね〜、これなんですよぉ〜(^o^;)。そう！今年も春の風物詩の一つ、この季節がやって参りました。作ったばかりのALTEC LANSING L02-013A-08-B小型スピーカシステムで、是非是非ラジオ中継を楽しみたい！だから、遅くとも今週の土曜日までには完璧に完成させておきたい、というワケなんであります。

さて、では、まずは設計である。
図面は、次の写真の通り。

「キャラメルコーン」ぽりぽり食べながらこの図面を書いた。

大きさについては、内容量が512mL程度で現在のプロトタイプより小さめになるが、このユニットならこの大きさで十分だろうと見込んで、ほとんど直感と適当で決めた設計である。

次にデザインの話、バッフル板はちょっと遊んで横：10センチ×高さ：16センチとした。
この比率、皆さんご存知ですか？......................そう！そこのあなた正解！！『黄金比』なのです！！！←特に深い意味はありません、何の根拠もなく、ただ「黄金比」を採用したかっただけなんです。このサイズにして、特別、音がびっくりするほど良くなるとか、そういうことはほとんどないことは百も承知。ただ、「黄金比」ってそれだけで何だか「特別」な感じが、しませんか？？

わたしは、します。はい、おバカですね！
いいんです！！自作スピーカ、しょせん趣味の世界なんですから！！

これに、だいたい90Hz程度のバスレフポートを前面に装備させてみようかと....。
ポートはキャビネットに穴開けという単純なものじゃなく、内径12mmの塩ビパイプにしようと計画中。きょう、近くのホムセンにそれが売ってるか見てきたら、あった。だから、それ買ってきて、インピーダンスを測定しながら徐々にパイプをカットしていくことで、目標の共振周波数にしていこうかなと思ってます。別のネットの情報によれば、このユニットのFoは5Lの密閉箱でおおよそ190Hz程度のようなので、「90Hz」は狙いとしては素敵なポイントじゃないかしら、と、思う♡。
ま、音聴きながら調整することで、どうにかしてみます。

というわけで、「いよいよキャビネットの作成に着手、はじめに設計図を書きました！」というご報告まで。
後日、これらの図面を手にして三鷹のJ●ートまでお出かけし、木材をカッティングしてもらって材料を購入してきますね！

では皆さんどうぞごきげんよう＼(^o^)￥。

このユニットは「予想を超えて実にいい音」と以前から書いてきたが、それとともに「高域がハイ上がり気味でBGMとして長時間聴いているにはちょっとキツいかも」とも書いてきた。

実はここ最近、この高域がハイ上がり気味というのを、どのようにして改善しようかとずっと考えていた。

そして、マルチウェイシステムでは、例えばウーファユニットに低域のみの信号を流す際、高域のカットにはコイルを直列に通すわけだが、これとまったく同じことをやってみようかと閃いた。
つまり、カットオフ周波数さえ高くすれば、パワーアンプから送られてくる生信号のうちこのユニットにとってウィークポイントである高音域の信号レベルをパッシブイコライザ的にわざと低下させることで、音の良さの印象やトーンの明るさ解像度のクリアさを多少犠牲にしてでも、何としてもとにかく「耳に心地よく聴き疲れしない音質」にすることができるのではと思い立ったわけである。

そうと決まれば、実行に移す前にシミュレーションでテストである。
いくつかの音楽の録音をPCでHPF処理による高域カットオフを施したサンプル音声をいくつか用意してそれらを再生し、その音声をパワーアンプからダイレクトに(つまりユニットには途中何も直列に通さないでそのまま)"L02-013A-08-B"に流していろいろ試してみた。この際、わたしが納得する音質になるように、カットオフ周波数を様々に変えて音質を変化させたサンプルを作り直し、シミュレーションを何度も繰り返すのである。
そうして、このユニットにはだいたい計算上では「0.5mH」のコイルを通すのが最適かもしれないと判断するに至った。

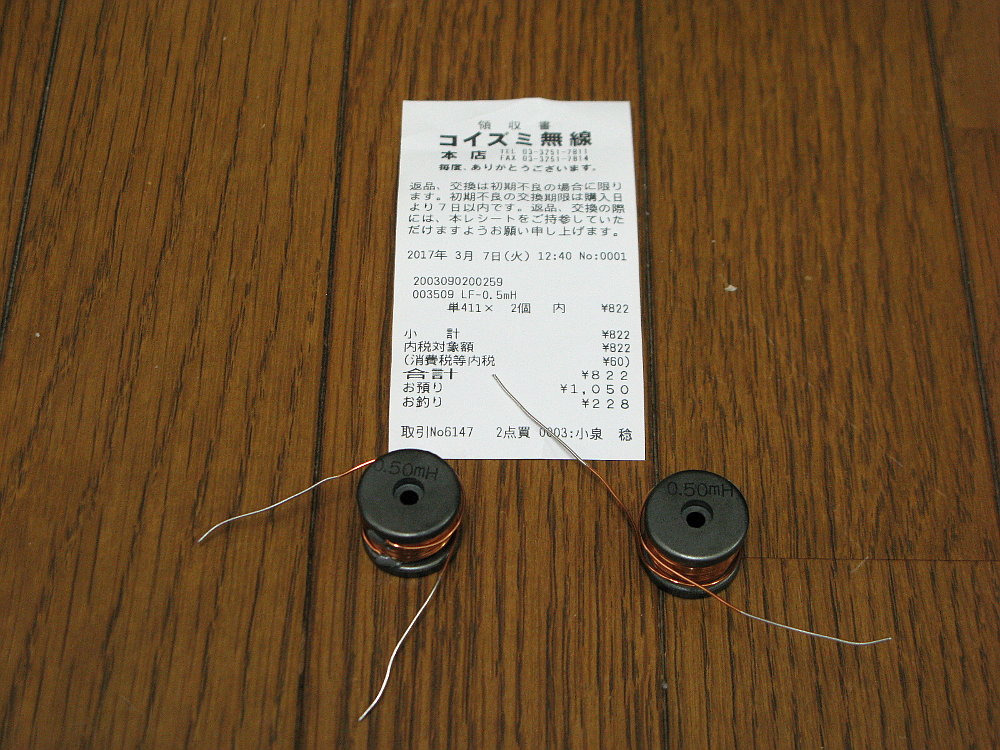

きょう、上野での仕事帰りに秋葉原のコイズミ無線に立ち寄って0.5mHのコアコイルを買ってきた。


ふたつ買って822円(税込み)。

6dB/oct -3dBクロスのネットワークにおいて、0.5mHのコイルは8Ωに対しておおよそ2500Hzから上をカットしていく設定らしい。
音を聴いて何の根拠もなく決めたので、はっきり言って超・テキトー、あはははは〜♪
でもシミュレーションではこのくらいのほうが、このユニットのハイ上がり気味な特性をわたしの好みどおりに正せたと思うし、DAITO-VOICE "F120C85-1" 120mm Full-Range Speaker System "CUBIC"

のように中・高域にまとまりがあり様々なジャンルを無難にこなす(と感じられる)特性にできたし、そんなことよりも大切なこととして、実に耳に心地よい響きになったので、0.5mHあたりが適当かな、と思ったワケで。
.......ていうか、ホントは0.4mHのものが欲しかったんだけど、そんな設定のコアコイルは売ってなかったのでこれで我慢....。
シミュレーションと実践は「ズレる」のが当たり前なので、ひょっとしたら予想より少し外れる音質になるかもしれない....と、ちょっと心配or期待でしたね。

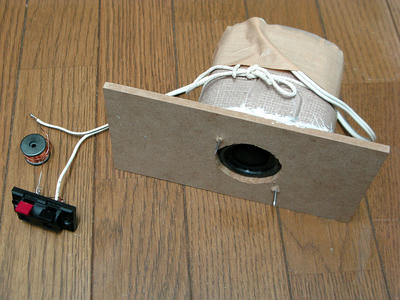

さて、このコイルを、プロトタイプシステムのスピーカターミナルの「＋」端子のコードに直列に接続して組込んでみた。


こんな具合にね。

で、早速聴いてみた。
第一印象は、「............やっぱちょっと高域落ちてるネ.....」うん、ちょっと心配してた通りになった。やっぱり0.4mHくらいのコイルが欲しいなぁ、そうするとAltecらしくクリアな印象の音質にできたかもしれない.............................と思ってしまいそうだった。
でもよく考えてみると、コイルなので、これを回路に直列に通したということは、若干でも「抵抗がある」ということすなわちユニットの能率が全体的に多少落ちることでもあり。

そこで、少しわずかにボリュームを上げて聞くと.....。おおっ！いい具合！！ようやく、シミュレーションで聴いた通りの音にかなり近づいた。
以前チャキチャキな奴だったのが、きょうは急に人が変わって落ち着きのある優しい紳士…みたいな、まろやかで耳辺りの良い音質に変わった。これはいい音である！！

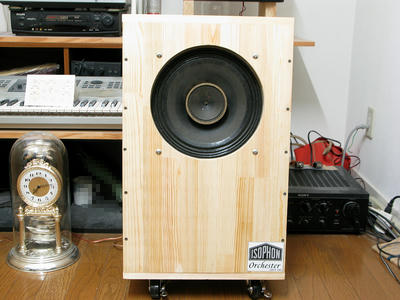

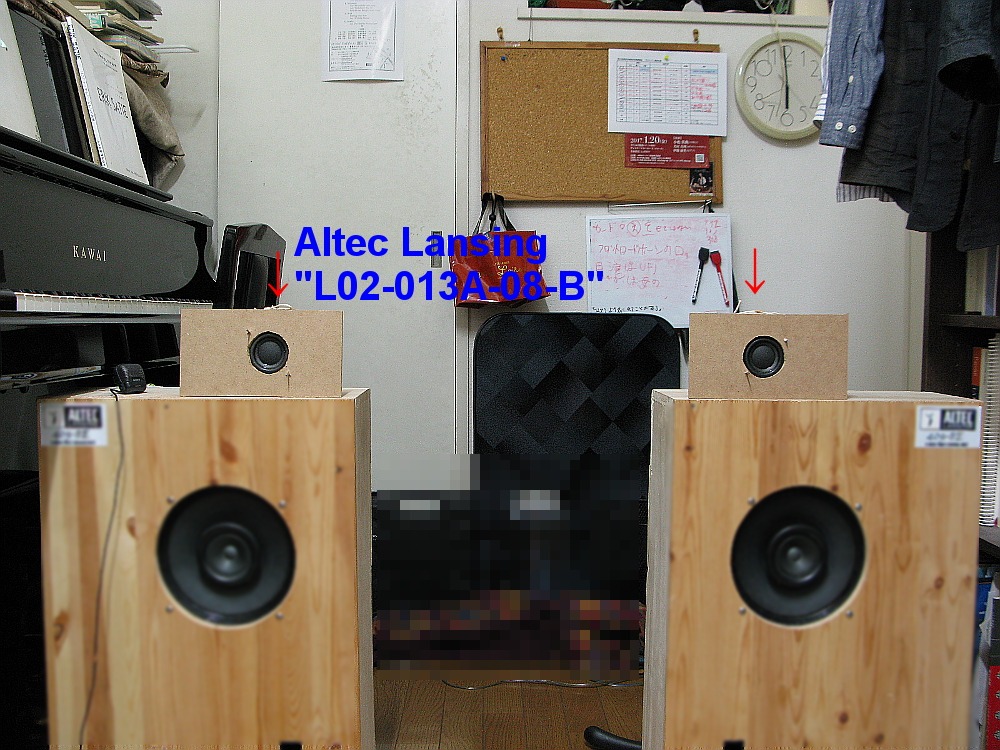

いろいろな音楽をかけてみる。ISOPHON "Orchester" SINCE 1960 =Hi-Fi MUSIC MONITOR SYSTEM Takayori Okino Original Version MARK II 2016/10/27=

のようにフラット特性で細身に高域が伸びているわけではなくかえって高域は低下してるので、Altecらしさはちょっと後退したかもしれないのであるが、このセッティングはまず気になっていたキツさがなくなって、中域に厚みが増し、ほどよく削がれた高域とのつながりが極めて滑らかで、わたしにはとにかく何を再生しても耳に心地よく、心穏やかに音楽を聴くことができるようになって、BGMとしての使用には十分実用的な音になったかなと思う。

かなりレベルの高い音である。OK、これイケる！！

さぁ、そろそろキャビネットの設計をして、システムを組立ててみるか(^o^)b！！

2017年1月15日に、Altec Lansing 2.5インチフルレンジユニット"L02-013A-08-B"を"NFJストア ヤフーショッピング店"に2個注文した際、その決済は「手数料がかからない」理由からクレジットカードとしたのだけれど、その「利用明細」がきょう届いた。



はい、ご覧の通り、間違いございません。
わたしの銀行口座からこの金額が、今月27日(月)に引き落とされて決済終了、ということになります。
